介绍

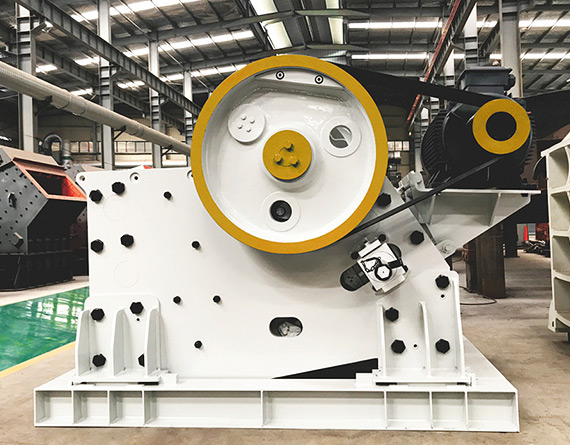

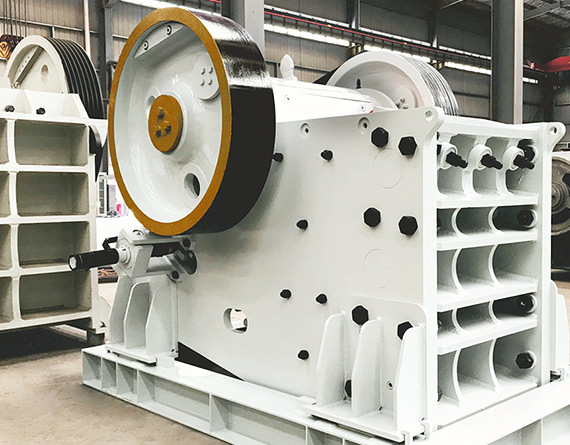

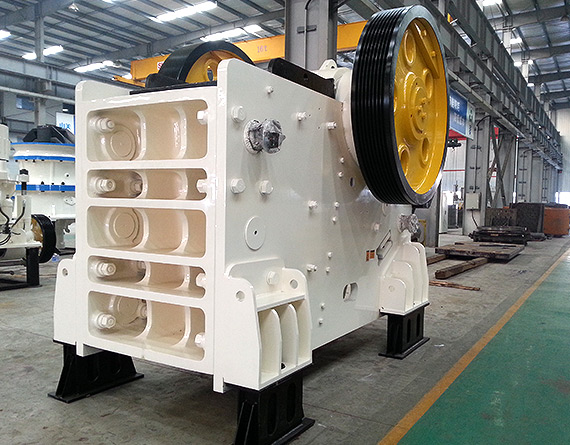

JCH系列欧版颚式破碎机是我公司引进国际先进的破碎技术和研究成果，在山德多年颚式破碎机设计制造经验的基础上，采用有限元分析方法成功开发的新一代产品。当前，它已成为世界上受欢迎的设备，也是坚硬耐磨材料初级破碎的优选。
产品优势

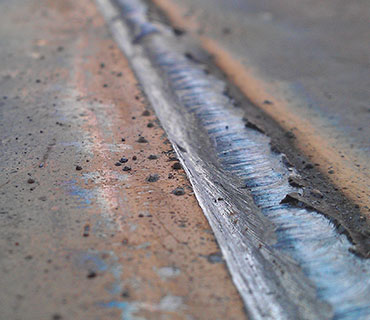

焊接式采用大弧度过渡圆角、低应力区焊接方式，大大降低了应力集中，保证了机架在各方向强度的均等，具有耐冲击性、受力均匀、低故障率等特点。

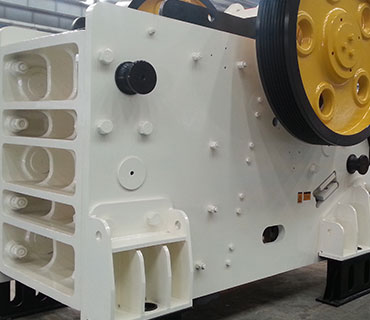

组装式机架结构采用先进的模块化、无焊接框架结构设计，疲劳强度大，可靠性高，同时整机组装式设计，运输、安装更加方便，特别适用于是地下矿井、高海拔矿山等狭小、运输困难场所安装。

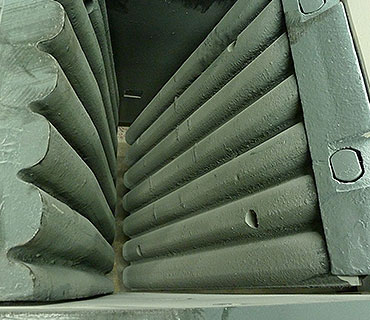

对称"V"形腔型设计，使进料粒度更大、产量更高、粒度更加均匀，颚板磨损率更低。

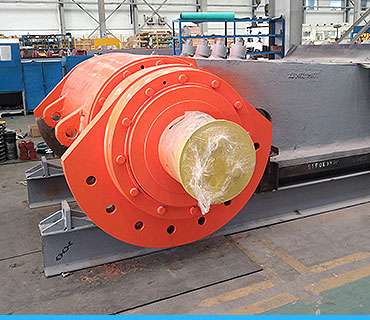

重型动颚总成采用锻造的重型偏心轴、高质量重载滚动轴承、有限元软件优化的动颚体，保证了动颚总成耐冲击性和高稳定性高。

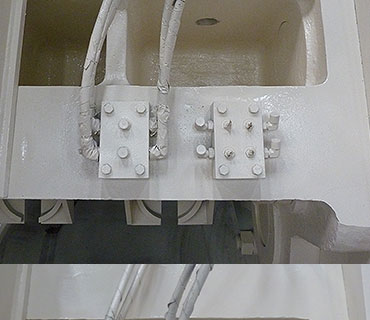

迷宫式密封、集中润滑系统保证了轴承油脂不被污染、润滑更加便捷，使其运行时间更长、更加稳定性。

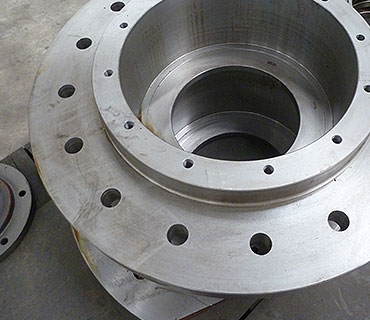

整体铸钢轴承座结构保证与机架完全配合，避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷，使轴承运行更加平稳。

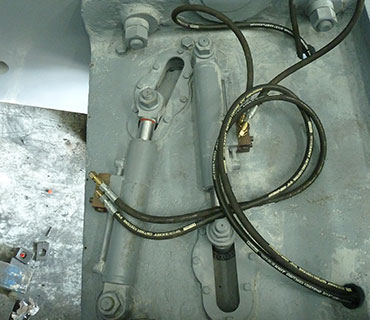

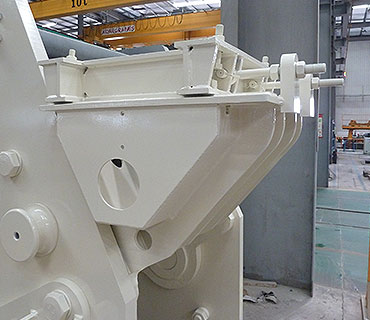

JCH系列欧版颚式破碎机采用双楔块或液压排料口调整装置，较垫片调节操作更加简单、安全、快捷，节省了停机时间。

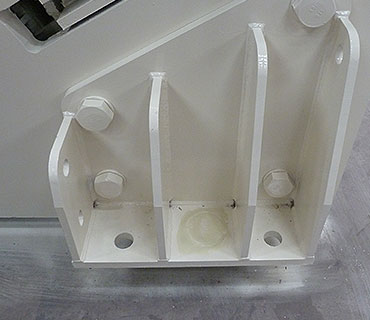

电机座与破碎机机架一体式安装方式，不仅节约了颚式破碎机的安装空间，减少了三角带的长度，而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节，从而使三角带使用寿命更长。
采用专用的橡胶减震装置固定，有效吸收了设备振动峰值，同时允许破碎机垂直和纵向方向的位移，从而降低了对基础的冲击。
技术参数
JCH系列欧版鄂式破碎机
|
型号 |
进料口尺寸(mm) |
最大进料粒度(mm) |
出料口调整范围(mm) |
处理能力(t/h) |
功率(kw) |
外形尺寸(mm) |
|
JCH80 |
520×800 |
420 |
60-150 |
80-290 |
75 |
2650x1540x1780 |
|
JCH106 |
700×1060 |
600 |
70-200 |
140-420 |
110 |
3230x2440x2590 |
|
JCH110 |
850×1100 |
720 |
80-200 |
160-550 |
160 |
3800x2450x2550 |
|
JCH125 |
950×1250 |
800 |
100-250 |
230-760 |
160 |
4100x2800x3440 |
|
JCH145 |
1100×1450 |
920 |
125-275 |
320-950 |
200 |
4400x3060x3210 |
|
JCH160 |
1200×1600 |
1020 |
150-300 |
410-1150 |
250 |
5700x3650x3550 |
JC系列鄂式破碎机
|
型号 |
进料口尺寸(mm) |
最大进料粒度(mm) |
排料口调整范围(mm) |
产量(T/h) |
电机功率(KW) |
外形尺寸(mm) |
|
JC46 |
400x600 |
340 |
40-100 |
16-56 |
30 |
1565x1732x1586 |
|
JC57 |
500x750 |
425 |
50-100 |
40-96 |
55 |
1890x1916x1870 |
|
JC69 |
600x900 |
500 |
65-180 |
48-136 |
55-75 |
2305x1840x2298 |
|
JC75 |
750x1060 |
630 |
80-180 |
115-240 |
90-110 |
2450x2472x2840 |
|
JC80 |
800x1060 |
680 |
100-200 |
136-228 |
90-110 |
2610x2556x2800 |
|
JC87 |
870x1060 |
750 |
170-270 |
232-376 |
90-110 |
2660x2556x2800 |
|
JC912 |
900x1200 |
780 |
95-225 |
160-384 |
110-132 |
3335x3182x3025 |
|
JC1120 |
1000x1200 |
850 |
195-280 |
304-440 |
110-132 |
3435x3182x3025 |
|
JC1215 |
1200x1500 |
1020 |
150-300 |
400-800 |
200-220 |
4200x3732x3843 |
|
JCF2510 |
250x1000 |
210 |
25-60 |
16-50 |
30-37 |
1530x1992x1380 |
|
JCF2512 |
250x1200 |
210 |
25-60 |
20-60 |
37 |
1900x2192x1430 |
|
JCF3013 |
300x1300 |
250 |
20-90 |
16-100 |
75 |
1750x2320x1724 |
