介绍

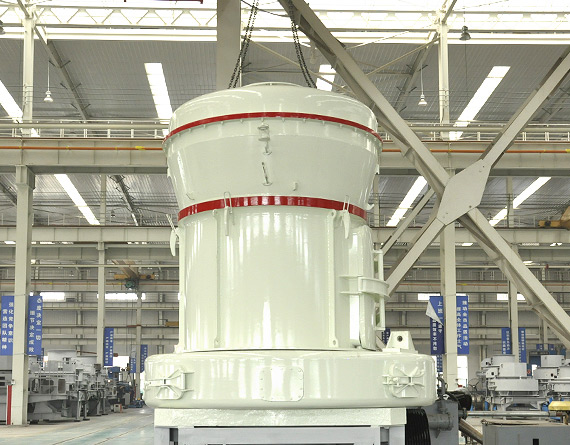

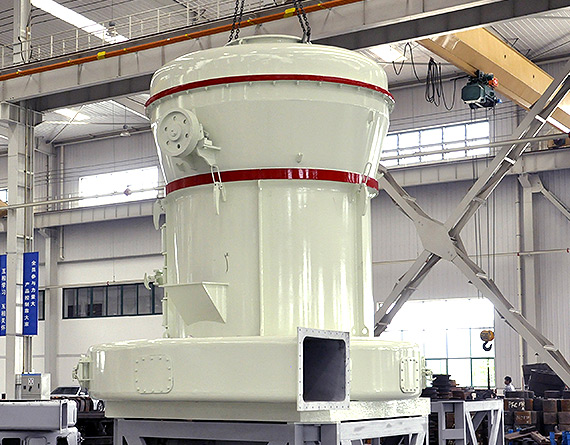

GSD系列德版重型磨粉机是由中德合资企业研制，采用德国技术和标准打造的一款高端磨粉机，我们公司在产品设计、材料、质量控制及技术服务标准上远远高于一些同类型磨粉机的生产企业。德版重型磨主要面对中大型矿石粉体高端客户，具有智能化、系统化、占地小、产量大、连续工作能力强等优势。
产品优势
独特的磨辊结构和润滑技术
采用独特的磨辊结构和润滑技术，磨辊轴承加一次油可以连续工作30天，大大降低了磨辊维护成本。
产量高、能耗低、占地小
单机产量高达到60t/h，系统模块化设计，占地面积小，普通机型占地仅100㎡。
笼式锥涡轮分级机
采用德国设计的新型笼式锥涡轮分级机，分级精度高，气流通过面积大，分选粒度在80-600目可调。
风道、蜗壳及检修门无阻力设计
采用弧形风道及蜗壳，无阻力观察门，更符合空气流通学原理，风量损失少，物料导向更科学，增加了选粉效率。
高效高压离心风机
鼓风机采用高压离心风机，极大提高了风量和风压，从而提高了粉体输送能力，增加了产量；采用花瓣式风门调节阀，风量稳定，调整精确。
节能环保
配备专业除尘器，达到行业环保要求。
技术参数
|
型号及参数 |
GSD45 |
GSD52 |
GSD56 |
GSD65 |
GSD73 |
GSD85 |
|
磨环直径×高度(mm) |
φ1100×200 |
φ1300×240 |
φ1400×280 |
φ1620×300 |
φ1850×300 |
φ2150×300 |
|
磨辊直径×高度(mm) |
φ320×200 |
φ370×240 |
φ410×280 |
φ450×300 |
φ510×300 |
φ600×300 |
|
磨辊数量（个） |
3/4 |
4 |
4 |
5 |
5 |
6 |
|
中心轴转速(r/min) |
145 |
125 |
105-115 |
102-110 |
92 |
85 |
|
风量(m3/h) |
24000 |
20000 |
32876 |
41500 |
75000 |
89600 |
|
风压力(Pa) |
4200 |
5500 |
9435 |
7400 |
3550 |
4677 |
|
进料粒度(mm) |
≤25 |
≤30 |
≤30 |
≤30 |
≤30 |
≤40 |
|
成品粒度(mm) |
0.038-0.18 |
0.038-0.18 |
0.038-0.18 |
0.038-0.18 |
0.038-0.18 |
0.038-0.18 |
|
处理能力(t/h) |
1-7 |
2-10 |
3-15 |
3-18 |
6-32 |
8-40 |
| 型号 |
GSD45 |
GSD52 |
GSD56 |
GSD65 |
GSD73 |
GSD85 |
|
|
主机 |
功率(kW) |
45 |
55-75 |
110 |
132-160 |
220-250 |
315 |
|
风机 |
功率(kW) |
37-45 |
45-55 |
90 |
110-132 |
160 |
220 |
|
分析机 |
功率(kW) |
15 |
22 |
22 |
30 |
37 |
37 |
|
颚式破碎机 |
型号 |
JCF150×250 |
JCF200×300 |
JCF250×400 |
JCF250×400 |
JCF250×750/1000 |
PC1010 |
|
功率(kW) |
5.5 |
7.5 |
15 |
15 |
22 |
110 |
|
|
斗式提升机 |
型号 |
GT210 |
GT210 |
GT210 |
GT250 |
GT315 |
TB315 |
|
起升高度(mm) |
5800 |
5800 |
7200 |
10000 |
10000 |
11500 |
|
|
功率(kW) |
3 |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
|
|
电磁振动给料机 |
型号 |
GZ1F |
GZ2F |
GZ2F |
GZ3F |
B500X1.8-2.5 |
B650X1.8-2.5 |
|
|
功率(kW) |
0.06 |
0.15 |
0.15 |
0.2 |
3 |
3 |
|
进料仓 |
(m³) |
1.5 |
2 |
2 |
2 |
3.4 |
3.4 |
|
脉冲除尘器 |
型号 |
GDMC48 |
GDMC64 |
GDMC80 |
GDMC96 |
GDMC120 |
GDMC144 |
|
|
功率 |
5.5 |
5.5 |
7.5 |
7.5 |
15 |
15 |
|
外形尺寸(mm) |
8200×6010×7200 |
8500×7500×8200 |
10100×9300×8330 |
10250 ×8090×10510 |
12000×11600×11000 |
12000×11600×11000 |
|
